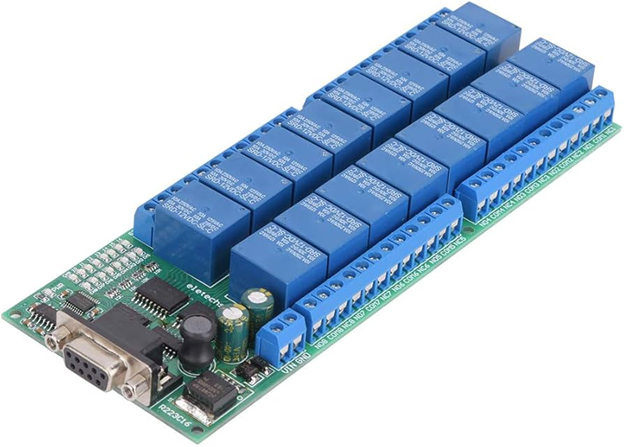

RELAY MODULE 16 KÊNH GIAO TIẾP COM

Module R223C16 là bảng điều khiển relay 16 kênh hiệu quả, thiết kế để điều khiển nhiều tải điện khác nhau từ một bộ điều khiển trung tâm qua giao tiếp nối tiếp (serial). Sản phẩm phù hợp cho các ứng dụng tự động hóa, điều khiển từ xa, hệ thống Smart Home, hệ thống giám sát, hệ thống PLC đơn giản và các dự án điện tử công nghiệp.Tính năng và điểm nổi bật

Tính năng

16 kênh relay độc lập

• Module cung cấp 16 relay độc lập, cho phép điều khiển cùng lúc nhiều tải như đèn, quạt, động cơ, van điện từ, công tắc điện lớn… với độ tin cậy cao trong hệ thống tự động hóa.

• Giao tiếp RS-232 qua cổng DB9

• Thiết bị sử dụng cổng giao tiếp nối tiếp RS-232 DB9 (female), dễ dàng kết nối với PLC, máy tính công nghiệp, bộ điều khiển nhúng hoặc các hệ thống điều khiển trung tâm.

8 chế độ hoạt động linh hoạt

Module hỗ trợ 8 chế độ điều khiển khác nhau thông qua lệnh:

• Mở (Open)

• Đóng (Close)

• Jog (nhấn nhả)

• Tự khóa (Self-lock)

• Khóa chéo (Interlock)

• Delay (trì hoãn) up to 9999s

• Mở toàn bộ (All open)

• Đóng toàn bộ (All close)

Điều này giúp thiết kế hệ thống điều khiển phức tạp dễ dàng hơn.

Tự động nhận lệnh

• Module hỗ trợ nhận lệnh bằng AT command và 8-byte command, tự động nhận dạng mà không cần chuyển đổi thủ công.

Tải điện mạnh mẽ

• 10A ở 250VAC / 125VAC

• 10A ở 30VDC / 28VDC / 12VDC

Cho phép điều khiển các thiết bị công suất vừa và lớn.

Nguồn & tiêu thụ

• Nguồn hoạt động: DC 12V (9V–13V)

• Dòng tiêu thụ thấp, tiết kiệm năng lượng ngay cả khi nhiều relay hoạt động cùng lúc.

Kích thước gọn & trọng lượng nhẹ

• Kích thước khoảng: 172 × 65 × 19 mm

• Trọng lượng: khoảng 228 g

Thiết kế nhỏ gọn dễ tích hợp vào tủ điều khiển hoặc hệ thống nhúng.

Khả năng tùy biến & sản xuất

• Tùy chọn điện áp relay: 5V / 12V / 24V

• Tùy chọn dòng tải & chuẩn tiếp điểm: NO / NC / COM, phù hợp AC hoặc DC

• Hỗ trợ nhiều chuẩn giao tiếp: UART, RS-485 (Modbus RTU), CAN, Ethernet hoặc GPIO trực tiếp

• Tùy chỉnh logic điều khiển, thời gian trễ đóng/ngắt, kịch bản bật/tắt theo lịch

• Thiết kế DIN Rail / gắn tủ điện / PCB module theo yêu cầu dự án

• Có thể tích hợp optocoupler cách ly, bảo vệ quá áp, chống nhiễu công nghiệp

• Nhận thiết kế & sản xuất OEM/ODM từ mẫu tham chiếu hoặc yêu cầu riêng

• Hỗ trợ PCBA số lượng nhỏ đến sản xuất hàng loạt

• Kiểm tra chức năng 100% (relay switching test, burn-in test)

• Phù hợp ứng dụng tự động hóa, tòa nhà thông minh, điều khiển tải, hệ thống IoT công nghiệp

Các ứng dụng

Module R223C16 phù hợp cho nhiều ứng dụng trong tự động hóa và điều khiển:

• Tự động hóa công nghiệp và điều khiển PLC

• Hệ thống Smart Home / Nhà thông minh

• Điều khiển đèn, quạt, động cơ từ xa

• Hệ thống đo lường và điều khiển từ xa

• Giao tiếp với máy tính qua cổng serial để điều khiển thiết bị ngoại vi

• Dự án IoT công nghiệp yêu cầu relay nhiều kênh
