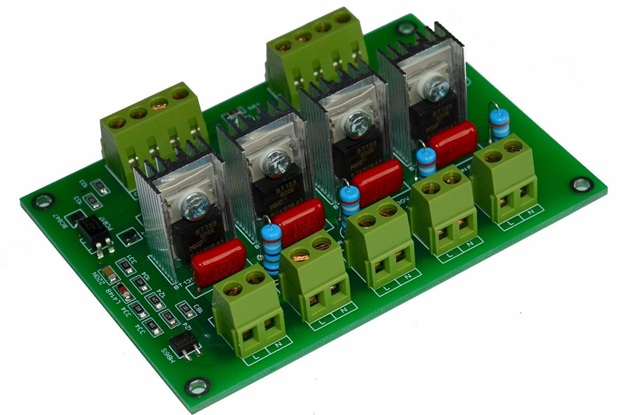

SSR DIMMER MODULE

Module Dimmer 4 kênh gắn trên ray DIN là bảng điều khiển ánh sáng AC có thể lập trình, thiết kế để điều chỉnh độ sáng của đèn AC (LED dimmable, đèn sợi đốt) hoặc điều khiển tải điện tử sử dụng góc bắn TRIAC từ bất kỳ bộ điều khiển nào như Arduino, Raspberry Pi hoặc MCU khác.

Sản phẩm phù hợp cho các ứng dụng tự động hóa nhà thông minh, dự án DIY, hệ thống chiếu sáng có điều khiển từ xa và điều khiển tải trong công nghiệp nhẹ

Tính năng chính

4 kênh điều chỉnh độc lập

• Điều chỉnh 4 tải AC riêng biệt trên cùng một module.

• Sử dụng góc bắn TRIAC để biến đổi độ sáng ánh sáng hoặc điều chỉnh công suất tải theo yêu cầu.

Điện áp làm việc rộng

• Hoạt động trên dải điện áp AC từ 80 V đến 240 V phù hợp với hệ thống điện dân dụng toàn cầu.

• Tự động phát hiện tần số điện lưới 50 Hz / 60 Hz.

Tương thích rộng với vi điều khiển

• Có thể kết nối với Arduino, Raspberry Pi hoặc bất kỳ MCU nào có mức logic 3.3 V / 5 V để điều khiển từng kênh.

• Đầu vào tín hiệu điều khiển được cách ly quang hoàn toàn giữa phần cao áp và phần thấp áp, giúp an toàn hơn cho MCU.

Cơ chế Zero-Cross Detection

• Module tích hợp bộ phát hiện điểm không (zero-cross) của sóng AC, giúp điều chỉnh ánh sáng chính xác và ổn định theo kỹ thuật điều chỉnh góc bắn (Firing Angle).

Gắn rail DIN tiêu chuẩn

• Thiết kế lắp đặt trên ray DIN dễ dàng gắn vào tủ điện, bảng điều khiển hoặc hệ thống tự động hóa.

• PCB kích thước gọn, có lỗ bắt vít tiêu chuẩn để cố định chắc chắn.

Ứng dụng thực tế

Module dimmer này rất hữu ích trong các dự án sau:

Chiếu sáng thông minh (Smart Lighting) – điều chỉnh độ sáng đèn theo kịch bản ngày/đêm, cảm biến ánh sáng, tự động hóa nhà ở.

Tự động hóa công nghiệp nhẹ – điều khiển tải điện, quạt, động cơ nhẹ cho nhà xưởng nhỏ.

Hệ thống IoT & DIY – tích hợp với Arduino/Raspberry Pi để xây dựng ứng dụng điều khiển từ xa qua Wi-Fi/Bluetooth/Internet.

Dự án giảng dạy & nghiên cứu – phù hợp cho các khóa học tự động hóa, điều khiển điện tử trong trường học.

Khả năng tùy biến & sản xuất

• Tùy chọn số kênh dimmer (1 / 2 / 4 kênh hoặc theo yêu cầu)

• Điều chỉnh công suất tải phù hợp đèn LED, halogen, sợi đốt, tải AC 50/60Hz

• Hỗ trợ nhiều chuẩn điều khiển: PWM, UART, RS-485, I²C, SPI, Ethernet

• Tùy chỉnh thuật toán dimming: phase-cut, zero-cross, soft-start, chống nhấp nháy

• Có thể tích hợp MCU / SoC / IoT Gateway để điều khiển từ xa qua Cloud

• Thiết kế cơ khí theo chuẩn DIN Rail, module tủ điện hoặc board nhúng

• Hỗ trợ thiết kế mạch công suất AC, tối ưu tản nhiệt cho SSR

• Sản xuất PCBA công suất cao, kiểm soát EMI/EMC

• Kiểm tra tải thực tế, test độ ổn định dài hạn

• Phù hợp cho Smart Lighting, Smart Building, Home Automation và hệ thống chiếu sáng công nghiệp
